회로이론5-2 인덕터, 임피던스와 유도기전력

[2탄] 인덕터의 동역학: 수식과 실전 활용

1탄에서 인덕터의 고집스러운 성질을 이해했다면, 이제 이 고집을 어떻게 수식으로 다루고 실무에 응용하는지 알아보겠습니다.

1. 인덕터의 전압-전류 관계식

인덕터 양단에 걸리는 전압(v)은 전류의 변화량에 따라 결정됩니다.

v(t) = L * (di / dt)

• di/dt: 시간에 따른 전류의 변화율

수식이 말해주는 핵심

1. 직류(DC)에서는 그냥 전선이다: 전류가 변하지 않는(di/dt = 0) 직류 상태에서 인덕터는 전압이 0이 됩니다. 즉, 그냥 저항이 0에 가까운 '쇼트(Short, 단락)' 상태나 다름없습니다.
2. 전류는 갑자기 변할 수 없다: 전류를 0초 만에 바꾸려면(di/dt = 무한대) 무한대의 전압이 필요합니다. 따라서 인덕터에 흐르는 전류는 항상 연속적으로(부드럽게) 변합니다.
3. 고주파 신호를 막는다: 전압 변화가 빠른 고주파 신호일수록 인덕터는 강력한 전압으로 저항합니다. 그래서 노이즈를 걸러주는 필터 역할을 할 수 있습니다.

4.

---

2. 인덕터에 저장되는 에너지 (W)

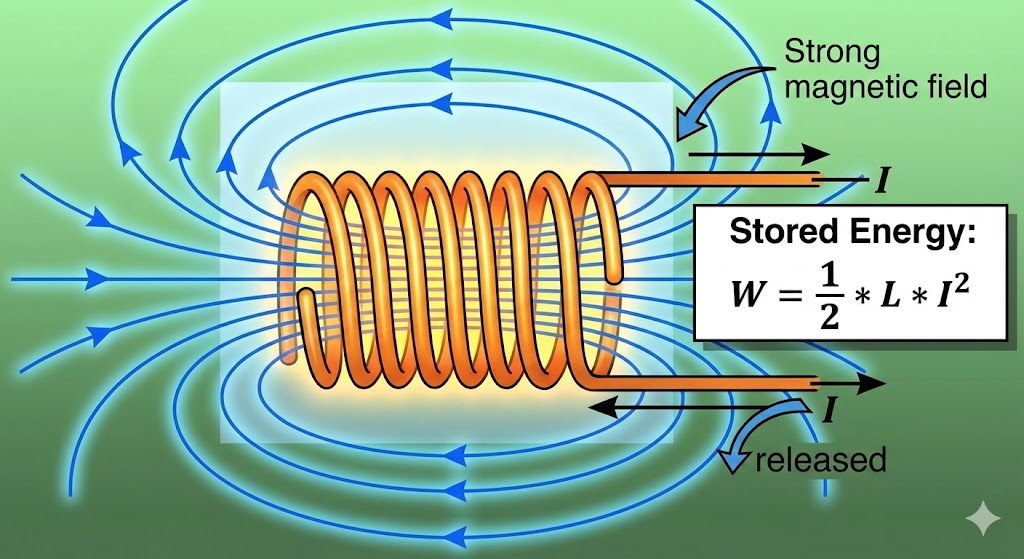

인덕터는 전류가 흐르는 동안 자기장 속에 에너지를 가두어 둡니다.

W = (1 / 2) * L * I^2

전류(I)의 제곱에 비례해서 에너지가 저장됩니다. 이 에너지는 전류가 끊기려고 할 때 다시 회로로 쏟아져 나오게 됩니다.

3. 인덕터의 직렬 및 병렬 연결

인덕터의 연결은 '저항(Resistor)'과 계산법이 똑같습니다. (커패시터와 반대!)

• 직렬 연결: 길이를 늘리는 것과 같아 인덕턴스가 더해집니다. ($L_{total} = L_1 + L_2 + ...$)
• 병렬 연결: 통로를 넓히는 것과 같아 인덕턴스가 줄어듭니다. ($1/L_{total} = 1/L_1 + 1/L_2 + ...$)

---

4. 실무 주의사항: 무서운 '역기전력(Back EMF)'과 스파크

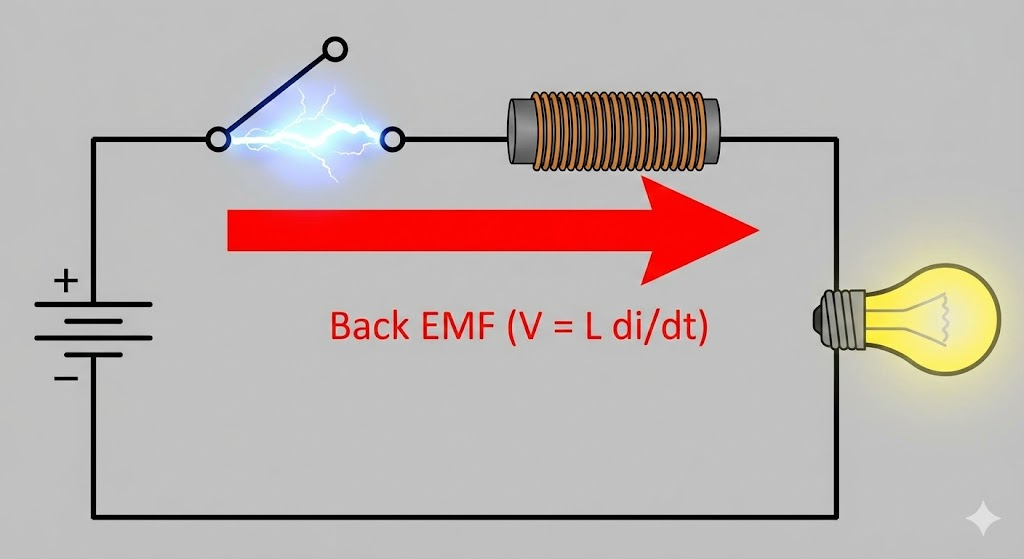

인덕터에서 가장 조심해야 할 현상이 있습니다. 전류가 흐르고 있는 회로를 갑자기 끊어버리면, 인덕터는 전류를 유지하기 위해 **순간적으로 매우 높은 전압(스파크)**을 발생시킵니다.

이것을 역기전력이라고 합니다. 가정에서 플러그를 뽑을 때 불꽃이 튀거나, 스위치를 끌 때 반도체 소자가 타버리는 주범입니다. 이를 막기 위해 실무에서는 보통 '다이오드(Flyback Diode)'를 병렬로 달아 에너지가 빠져나갈 길을 만들어줍니다.

5. 인덕터는 어디에 쓰일까?

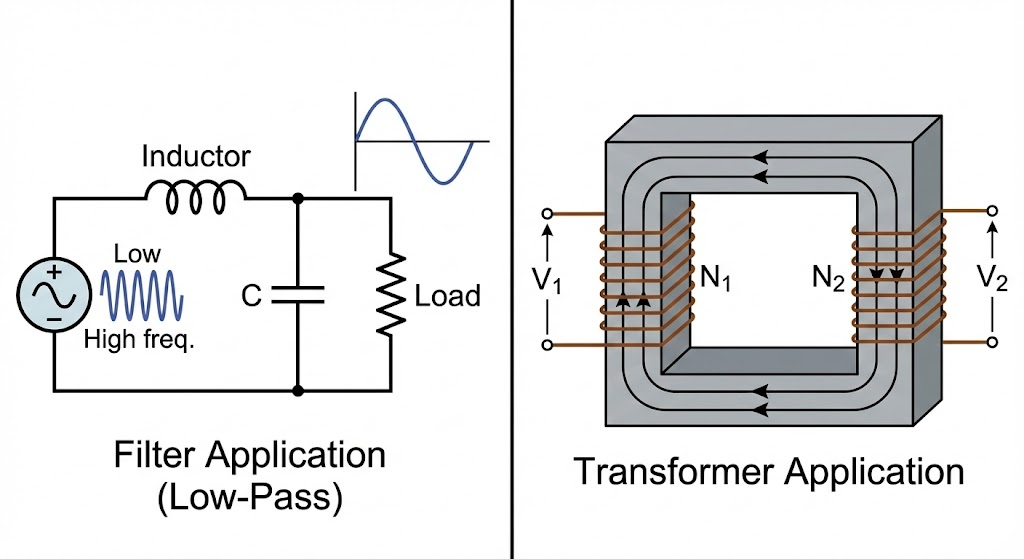

• 필터 (Filter): 고주파 노이즈는 막고 저주파 신호만 통과시킬 때 사용합니다. (초크 코일)
• 변압기 (Transformer): 두 인덕터를 가까이 두어 전압을 높이거나 낮출 때 사용합니다.
• 에너지 저장: 스위칭 모드 파워 서플라이(SMPS) 등에서 전기에너지를 일시적으로 저장했다가 전달할 때 필수적입니다.



7. 인덕터의 임피던스와 위상 관계

회로 해석에서 인덕터의 전압(v)과 전류(i) 관계는 다음과 같습니다.

v(t) = L * (di/dt)

이 관계를 복소 평면상의 임피던스(Z)로 변환하면 주파수에 따른 특성이 명확해집니다. (j는 허수 단위, w는 각주파수입니다.)

Z = j * w * L

• 주파수 특성: 주파수가 0인 직류에서는 임피던스가 0이 되어 단순한 도선(단락 상태)처럼 동작하지만, 고주파로 갈수록 임피던스가 무한대에 가까워져 전류의 흐름을 강하게 막습니다.
• 위상 관계: 인덕터에서 전압의 위상은 전류보다 90도 앞서게 됩니다. 실제 회로에서 전압을 거는 순간 인덕터가 전류 변화를 방해하기 때문에, 전류는 즉시 흐르지 못하고 서서히 증가하는 모습을 보입니다.

•

8. 실제 회로 설계 시 고려사항

인덕터는 에너지 저장 소자로서 유용하지만 설계 시 다음 사항들을 주의해야 합니다.

• 전자기파(EMI) 문제: 커패시터는 금속막으로 차폐되어 외부 방사가 적지만, 인덕터는 구조상 자기장을 외부로 강하게 방사하기 쉽습니다. 따라서 주변 회로에 영향을 줄 수 있으며 이를 해결하기 위해 차폐형 인덕터를 선택하기도 합니다.
• 노이즈 필터링 활용: 고주파를 차단하고 저주파(DC 성분)만 통과시키는 성질을 이용해 필터로 사용됩니다. 예를 들어 차량용 오디오 전원부에서 지저분한 전원 노이즈를 제거하여 깨끗한 소리를 만드는 데 효과적입니다.
• 부품의 대체: 인덕터는 부피가 크고 가격이 높기 때문에, 과거에는 Op Amp와 커패시터를 조합한 회로로 인덕턴스 성질을 흉내 내기도 했습니다. 하지만 최근에는 기술 발전으로 작고 성능 좋은 인덕터가 많이 보급되었습니다.

---

인덕터의 원리부터 실제 활용까지 핵심 내용을 정리해 보았습니다. 인덕터의 전류 방해 성질과 주파수 특성을 잘 이해한다면 전원 회로나 필터 설계 시 큰 도움이 될 것입니다.



📝 인덕터 요약

• 인덕터는 자기장에 에너지를 저장하는 소자입니다.
• 전류의 변화를 방해하는 성질(관성)이 핵심입니다.
• 직류는 잘 통과시키고 고주파 교류는 막습니다. (커패시터와 반대)
• 전류를 갑자기 끊을 때 생기는 **역기전력(스파크)**을 항상 주의해야 합니다.



회로이론6-1. 임피던스 더 알아보기
