[회로이론] 저항을 넘어 임피던스로 2편: 소자별 임피던스와 위상의 비밀

안녕하세요! 지난 1편에서는 임피던스가 왜 필요한지, 그리고 왜 복소수라는 도구를 사용하여 전압과 전류를 표현하는지에 대해 알아보았습니다. 이번 2편에서는 회로의 핵심 소자인 인덕터와 커패시터가 각각 어떤 임피던스 특성을 갖는지, 그리고 그들이 만들어내는 90도 위상차의 물리적 의미를 상세히 파헤쳐 보겠습니다.

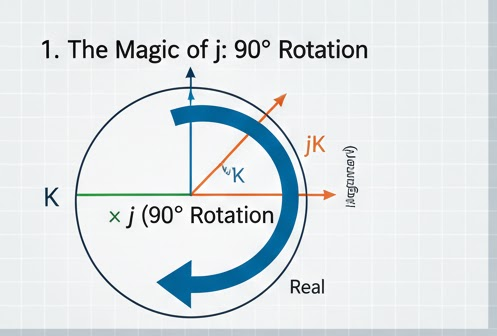

1. 허수 j가 가진 회전의 마법

지난 시간에도 잠시 언급했지만, 임피던스 해석에서 가장 중요한 주인공은 허수 단위 j입니다. 수학적으로 j를 곱한다는 것은 복소 평면 위에서 반시계 방향으로 90도 회전시킨다는 의미입니다.

만약 어떤 소자의 전압이 전류에 j를 곱한 형태라면, 전압은 전류보다 위상이 90도 앞서 있다는 뜻이 됩니다. 반대로 -j를 곱하거나 j로 나눈 형태라면 위상이 90도 뒤처진다는 뜻이죠. 이 단순한 회전 원리가 인덕터와 커패시터의 복잡한 시변 특성을 단번에 정리해 줍니다.

2. 인덕터의 임피던스: 전류의 변화를 거부하다

인덕터의 기본 전압 식을 떠올려 봅시다. v(t) = L * di(t)/dt입니다. 이 식을 정현파(Sinusoidal) 입력에 대입하여 복소 영역으로 변환하면 다음과 같은 결론에 도달합니다.

Z_L = j * w * L

여기서 w는 각주파수(2 * pi * f)입니다. 이 수식이 말해주는 정보는 매우 강력합니다.

• 주파수 의존성: 주파수 w가 커질수록 임피던스 값도 커집니다. 즉, 인덕터는 고주파 성분을 아주 잘 막아내는 성질이 있습니다.
• 유도성 리액턴스(X_L): 임피던스의 허수부인 w * L을 우리는 유도성 리액턴스라고 부릅니다.
• 90도 위상차: j가 곱해져 있으므로, 인덕터 양단에 걸리는 전압은 흐르는 전류보다 위상이 정확히 90도 빠릅니다. 전류가 흐르려고 할 때 인덕터가 자기장을 형성하며 버티기 때문에, 전압이 먼저 나타나고 전류는 나중에 따라오는 양상입니다.





3. 커패시터의 임피던스: 전압의 변화를 지연시키다

커패시터는 인덕터와 정반대의 성질을 가집니다. 전류 식은 i(t) = C * dv(t)/dt이며, 이를 임피던스로 변환하면 다음과 같습니다.

Z_C = 1 / (j * w * C) = -j / (w * C)

이 수식 역시 두 가지 핵심 정보를 담고 있습니다.

• 주파수 의존성: 인덕터와 반대로 주파수 w가 커질수록 분모가 커져 임피던스는 0에 가까워집니다. 즉, 커패시터는 고주파 신호를 아주 잘 통과시킵니다.
• 용량성 리액턴스(X_C): 1 / (w * C) 성분이 바로 용량성 리액턴스입니다. 수식 앞에 붙은 -j는 위상이 90도 뒤처짐을 의미합니다.
• 위상 지연: 커패시터에서 전압은 전류보다 90도 늦습니다. 다시 말해 전류가 먼저 흐르면서 전하를 충전해야 전압이 서서히 올라가기 때문입니다.

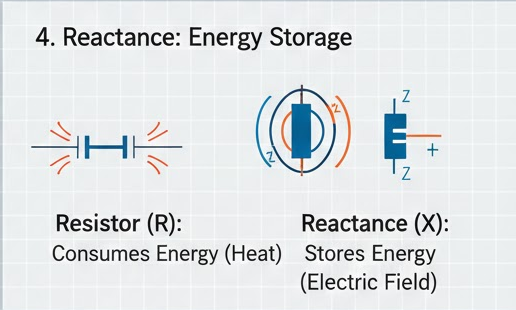

4. 리액턴스라는 에너지 저장 창고

우리는 임피던스의 허수부인 X를 리액턴스라고 부릅니다. 저항(R)은 전류를 흐르지 못하게 방해하면서 에너지를 열로 태워 없애버리지만, 리액턴스는 다릅니다.

리액턴스는 에너지를 소비하지 않습니다. 인덕터는 자기장으로, 커패시터는 전기장으로 에너지를 잠시 저장했다가 회로에 다시 돌려줍니다. 그래서 이들을 수동소자이면서도 에너지 저장 소자라고 부르는 것입니다. 임피던스 각(theta)이 90도나 -90도에 가깝다는 것은 그만큼 에너지를 소비하기보다 저장하고 전달하는 능력이 강한 회로라는 의미로 해석할 수 있습니다.

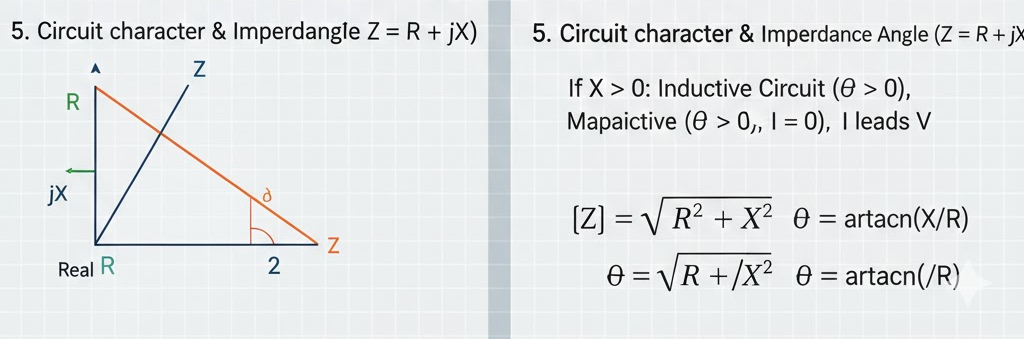

5. 임피던스 각이 결정하는 회로의 성격

전체 회로의 임피던스 Z = R + jX에서, 우리는 리액턴스 X의 부호를 보고 회로의 성격을 즉시 판단할 수 있습니다.

• X가 양수일 때 (X > 0): 회로 전체가 인덕터 성질(유도성)을 띠고 있으며, 전압이 전류보다 위상이 앞섭니다.
• X가 음수일 때 (X < 0): 회로 전체가 커패시터 성질(용량성)을 띠고 있으며, 전류가 전압보다 위상이 앞섭니다.

이것이 바로 현업에서 고참들이 임피던스 각을 확인하는 이유입니다. 위상차를 알면 이 회로가 에너지를 어떻게 제어하고 있는지, 필터로서 어떤 대역을 통과시킬지를 한눈에 알 수 있기 때문입니다.

---

이상으로 2편에 걸쳐 임피던스의 기초부터 소자별 특성까지 깊이 있게 살펴보았습니다. 복소수와 j라는 도구 덕분에 우리는 아주 복잡한 교류 회로도 마치 직류 회로처럼 단순한 수식으로 해석할 수 있게 되었습니다.

다음 시간에는 이러한 임피던스 개념이 실제 RLC 회로에서 어떻게 조합되어 공진(Resonance) 현상을 만들어내는지 알아보도록 하겠습니다.
