[회로이론] 임피던스의 합성 원리와 소자별 물리적 의미 2편

 지난 1편에서는 임피던스 합성의 기초 공식과 직병렬 연결에 따른 물리적 변화를 살펴보았습니다. 이번 2편에서는 이론적인 계산만큼이나 중요한, 실제 회로 설계에서 자칫하면 큰 사고로 이어질 수 있는 소자별 주의사항과 설계 팁을 다루어 보겠습니다.

1. 커패시터 병렬 연결의 복병: 내전압(Withstanding Voltage)

커패시터를 병렬로 연결하면 정전용량이 커져서 에너지를 더 많이 저장할 수 있게 됩니다. 하지만 이때 반드시 확인해야 할 것이 바로 내전압입니다. 내전압은 커패시터가 터지지 않고 견딜 수 있는 최대 전압을 의미합니다.

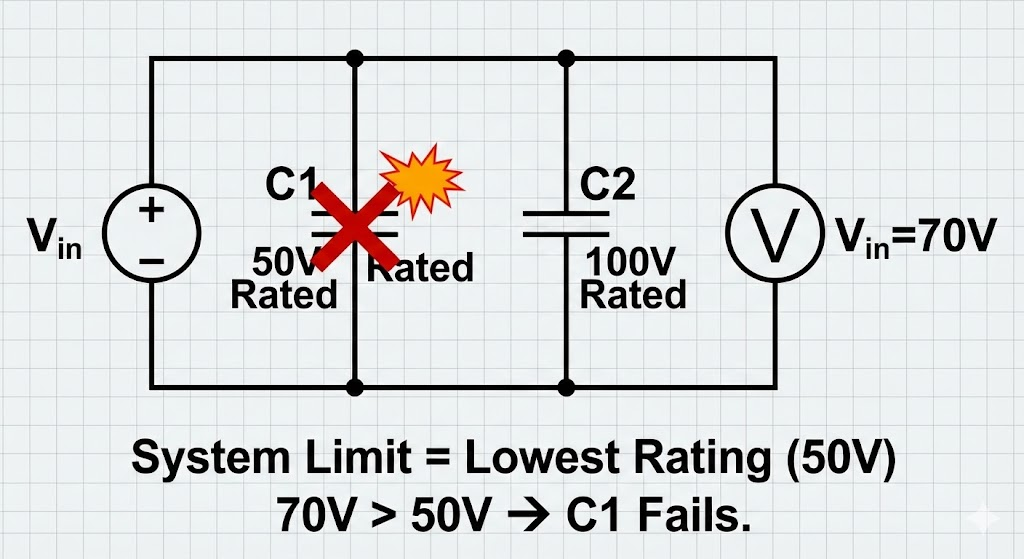

병렬 회로에서는 모든 커패시터에 동일한 전압이 걸립니다. 예를 들어 50V 내전압을 가진 커패시터와 100V 내전압을 가진 커패시터를 병렬로 연결했다면, 이 회로 전체의 내전압은 가장 낮은 수치인 50V가 됩니다. 100V짜리가 있다고 안심하고 70V를 인가하는 순간, 50V 규격의 커패시터는 과도한 에너지를 견디지 못하고 폭발하게 됩니다.

따라서 병렬 설계 시에는 반드시 가장 약한 소자를 기준으로 전압을 관리해야 한다는 점을 잊지 마세요.

2. 커패시터 직렬 연결: 내전압의 분산과 이점

반면 커패시터를 직렬로 연결하면 전체 용량은 줄어들지만, 내전압 측면에서는 이득을 볼 수 있습니다. 직렬 회로에서는 전체 인가 전압이 각 커패시터에 나누어서 걸리기 때문입니다.

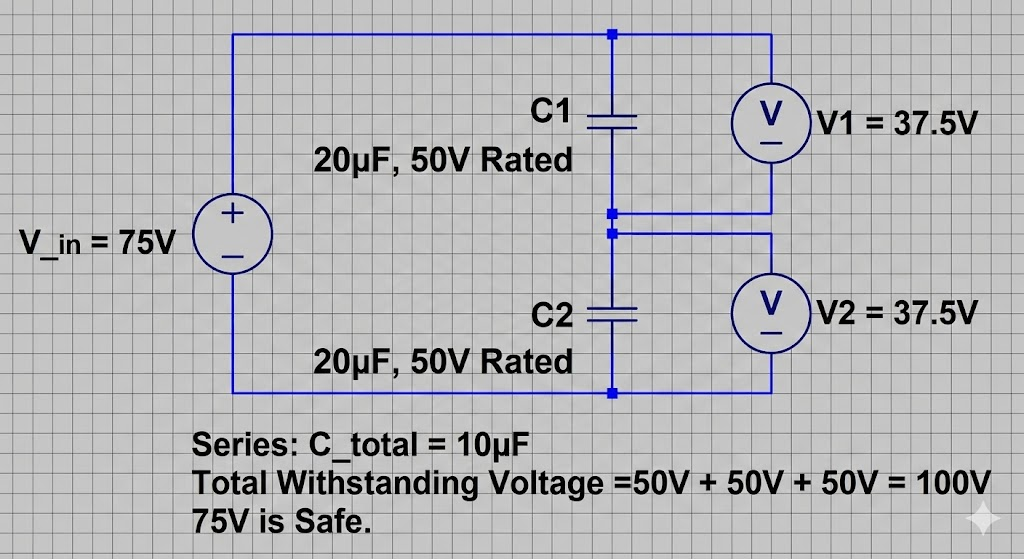

만약 20uF 50V 규격의 커패시터 두 개를 직렬로 연결하면, 전체 정전용량은 10uF로 줄어들지만 전체 회로가 견딜 수 있는 내전압은 100V로 늘어납니다. 만약 75V 전압이 인가된다면 각 커패시터에는 절반인 37.5V씩 걸리게 되어 안전하게 동작합니다. 고전압 회로에서 낮은 내전압의 커패시터를 여러 개 이어 붙여 사용하는 이유가 바로 여기에 있습니다.

3. 인덕터의 허용 전류와 합성 시 주의점

인덕터 역시 합성 시 물리적인 한계를 고려해야 합니다. 인덕터에서 가장 중요한 한계치는 내전압보다는 허용 전류(Rated Current)입니다. 코일은 너무 많은 전류가 흐르면 열이 발생하여 절연이 파괴되거나 심(Core)이 자기적으로 포화되어 성능이 급격히 떨어집니다.

• 인덕터의 직렬 연결: 모든 인덕터에 동일한 전류가 흐르므로, 회로 전체의 허용 전류는 연결된 인덕터 중 가장 낮은 전류 규격을 가진 소자에 맞춰집니다.
• 인덕터의 병렬 연결: 전류가 여러 경로로 분산되므로, 이론적으로는 전체 회로가 감당할 수 있는 전류 용량이 커집니다.

하지만 인덕터는 앞서 언급했듯 주변으로 전자기파를 방사하기 때문에, 병렬로 촘촘하게 배치할 경우 서로의 자기장이 간섭하여 예상치 못한 인덕턴스 변화를 일으킬 수 있습니다. 설계 시 물리적인 배치 간격을 충분히 확보하는 것이 기술입니다.

4. 실제 R-L-C 혼합 회로의 합성 예제와 벡터적 사고

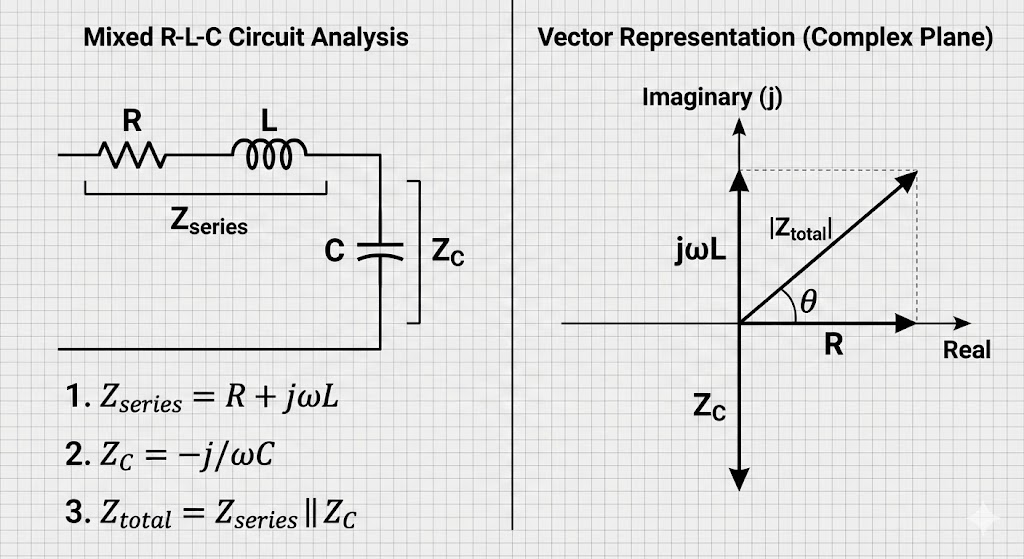

실제 회로에서는 R, L, C가 복합적으로 섞여 있습니다. 예를 들어 저항 R과 인덕터 L이 직렬로 연결된 뭉치가 있고, 이것이 다시 커패시터 C와 병렬로 연결된 형태를 해석해야 할 때가 많습니다.

이때 중요한 것은 단계별 합성입니다. 먼저 직렬 뭉치의 임피던스(Z1 = R + jwL)를 구한 뒤, 이를 커패시터의 임피던스(Z2 = -j/wC)와 병렬 합성 공식에 대입합니다. 계산 결과로 나오는 최종 복소수 Z의 실수부는 이 회로가 소비하는 순수 저항 성분을, 허수부는 에너지를 주고받는 리액턴스 성분을 나타냅니다.

이 계산 과정은 단순한 산술 합산이 아니라 복소 평면에서의 벡터 연산임을 이해해야 합니다. 임피던스 각이 0도에 가까우면 저항 성분이 강한 회로이고, 90도나 -90도에 가까우면 에너지 저장 특성이 강한 회로임을 시각적으로 떠올릴 수 있어야 합니다.



---

임피던스 합성의 원리와 실제 부품 선택 시의 주의사항까지 모두 정리해 보았습니다. 회로 이론은 수식만으로 완성되지 않습니다. 각 소자가 전압과 전류를 어떻게 견디고 반응하는지 그 물리적 성질을 함께 이해할 때 비로소 살아있는 회로 설계가 가능해집니다.

오늘 내용이 여러분의 회로 해석 능력을 한 단계 높여주는 계기가 되었기를 바랍니다. 궁금한 점은 언제든 댓글로 질문 남겨주세요!
