[회로이론] 커패시터와 인덕터의 에너지 저장 원리

안녕하세요 남통사입니다. 오늘은 회로 소자 중 에너지를 소비하는 저항과 달리, 에너지를 저장하고 방출하는 리액티브 소자인 커패시터와 인덕터에 대해 깊이 있게 알아보겠습니다. 특히 이들이 어떻게 에너지를 관리하는지, 그리고 실제 회로 설계 시 왜 특정 연결을 피해야 하는지 그 이유를 물리적 근거와 함께 살펴보겠습니다.

1. 리액티브 소자(Reactive Element)의 본질

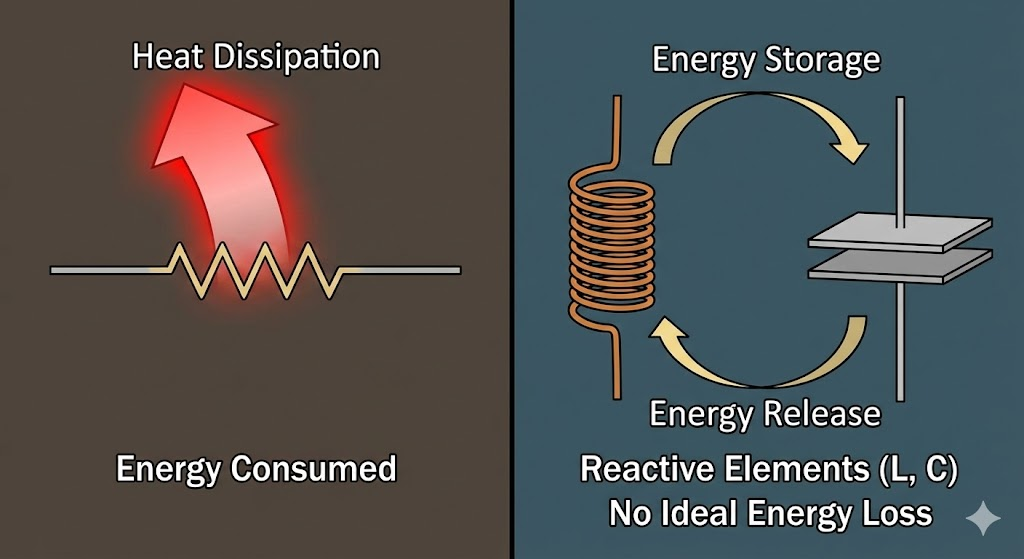

회로이론에서 인덕터와 커패시터를 리액티브 소자라고 부릅니다. 여기서 리액트(React)라는 단어의 사전적 의미는 반응하다입니다. 이들 소자에서 에너지를 충전하는 과정을 액트(Act)라고 한다면, 방전하는 과정은 리액트(React)라고 볼 수 있습니다.

중요한 점은 이상적인 리액턴스 소자에서는 에너지 소비가 전혀 일어나지 않는다는 사실입니다. 저항은 전류가 흐를 때 전기 에너지를 열에너지로 바꾸어 외부로 방출해 버리지만, 인덕터와 커패시터는 에너지를 잠시 빌렸다가 다시 회로로 돌려주는 역할을 합니다.

2. 왜 실제 소자에서는 열이 발생할까?

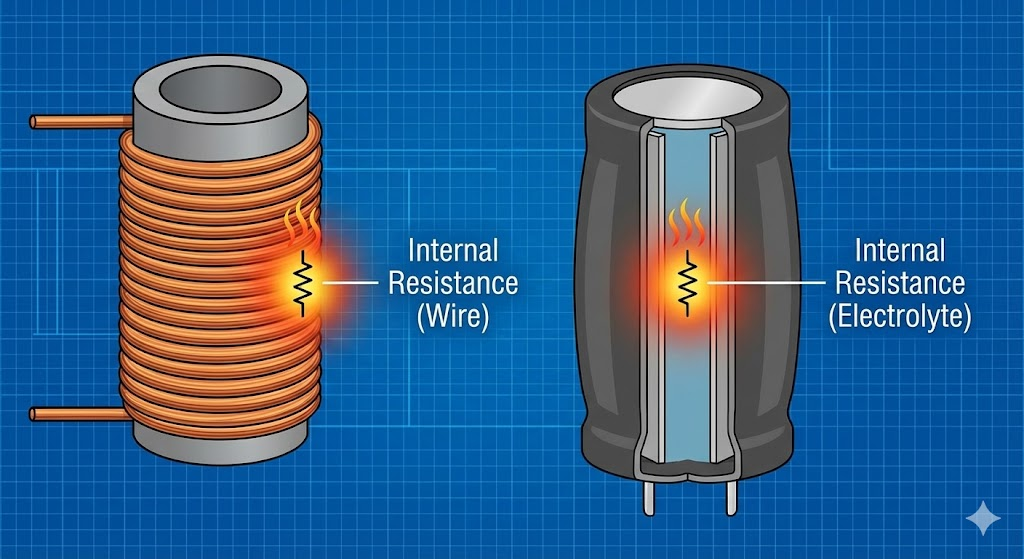

이론적으로는 리액턴스 소자에서 에너지 소비가 없어야 하지만, 실제 부품을 만져보면 뜨끈뜨끈한 열이 느껴질 때가 있습니다. 이는 인덕턴스나 커패시턴스 자체의 문제가 아니라 소자를 만드는 소재의 한계 때문입니다.

• 인덕터의 발열: 인덕터는 구리선을 감아 만듭니다. 아무리 좋은 도선이라도 미세한 고유 저항 성분이 존재하며, 큰 전류가 흐르면 이 저항에 의해 열이 발생합니다.
• 커패시터의 발열: 전해 커패시터의 경우 내부 유전체인 전해액이 저항 역할을 하여 열이 발생합니다. 심한 경우 전해액이 끓어올라 커패시터가 부풀어 오르는 현상을 목격할 수도 있습니다.

즉, 우리가 겪는 손실은 순수 리액턴스 성분이 아닌, 부품 내부에 숨겨진 저항 성분 때문임을 이해해야 합니다.

3. 인덕터에 저장되는 에너지의 계산

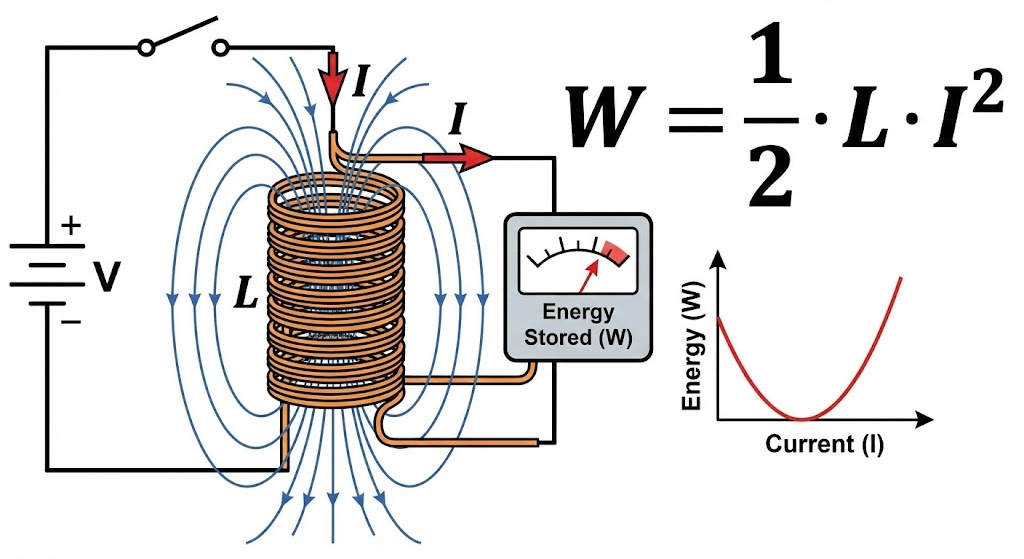

인덕터는 전류를 통해 자기장의 형태로 에너지를 저장합니다. 인덕터에서의 전압과 전류 관계식인 v(t) = L * di(t)/dt를 이용하여 소비 전력을 계산해 보면, 에너지가 어떻게 쌓이는지 알 수 있습니다.

전력 p(t)는 전압과 전류의 곱이므로, 이를 시간에 대해 적분하면 저장된 에너지 W를 구할 수 있습니다. 수식적으로 정리하면 인덕터에 저장된 에너지는 다음과 같습니다.

W = 1/2 * L * I^2

이 식은 물리에서 운동 에너지 식(1/2 * m * v^2)과 매우 유사한 형태를 띱니다. 인덕턴스 L이 질량의 역할을 하고, 전류 I가 속도의 역할을 하여 에너지를 보존하고 있는 셈입니다. 전류의 제곱에 비례하여 에너지가 커지기 때문에 고전류 회로에서는 인덕터의 에너지 관리가 매우 중요합니다.

4. 커패시터에 저장되는 에너지의 계산

커패시터는 전압을 통해 전기장의 형태로 에너지를 저장합니다. 커패시터의 전류 식인 i(t) = C * dv(t)/dt를 전력 식에 대입하여 적분하면, 인덕터와 대칭되는 에너지 식을 얻게 됩니다.

W = 1/2 * C * V^2

이 식은 물리에서의 위치 에너지나 용수철의 탄성 에너지 식과 닮아 있습니다. 정전용량 C가 용수철 상수의 역할을 하고, 전압 V가 변위의 역할을 하는 구조입니다. 전압의 제곱에 비례하여 에너지가 저장되므로, 고전압 커패시터는 전원이 꺼진 후에도 위험한 에너지를 품고 있을 수 있어 방전 절차가 필수적입니다.

이렇게 커패시터와 인덕터의 에너지 저장원리에 대해 알아봤습니다. 궁금한점이 있다면 댓글 남겨주세요!
