안녕하세요 남통사입니다. 지난 1편에서는 커패시터와 인덕터가 각각 전기장과 자기장의 형태로 에너지를 저장하는 수식적 원리를 알아보았습니다. 이번 2편에서는 이론을 실제 회로에 적용할 때 반드시 지켜야 할 안전 수칙과, 이를 어겼을 때 발생하는 물리적 현상에 대해 깊이 있게 다루어 보겠습니다.

1. 커패시터와 전류원: 결단코 피해야 할 조합

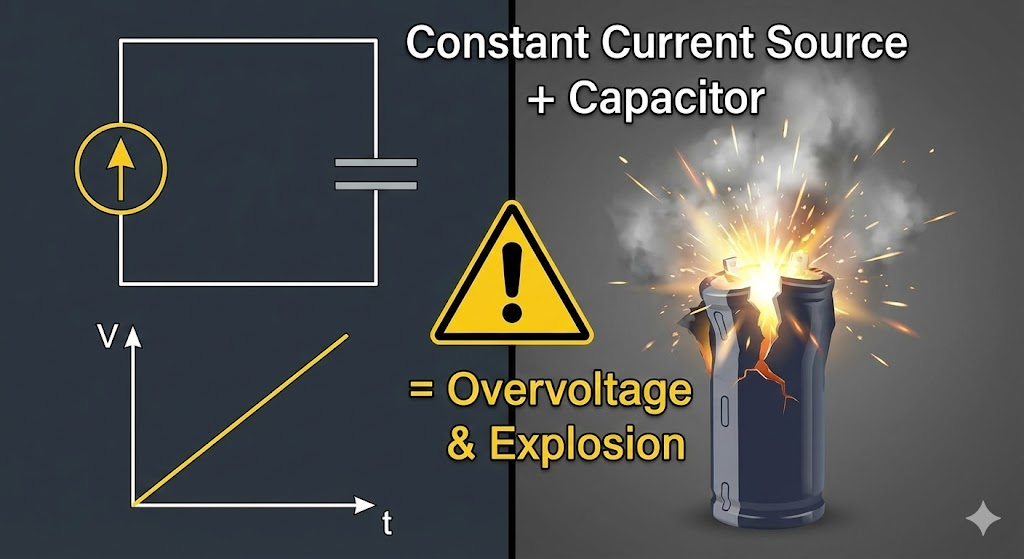

회로 설계 시 가장 주의해야 할 규칙 중 하나는 커패시터 양단에 정전류원(Constant Current Source)을 직접 연결하는 것입니다. 그 이유는 커패시터의 전압 식을 보면 명확해집니다. 커패시터 전압 v(t)는 전류를 시간에 대해 적분한 값에 비례합니다.

만약 일정한 전류가 계속 공급된다면, 커패시터 내부의 전하는 끝없이 쌓이게 되고 양단의 전압은 이론적으로 무한대까지 상승하게 됩니다. 실제 환경에서는 전압이 커패시터의 내전압(견딜 수 있는 전압)을 넘어서는 순간, 내부 유전체가 파괴되면서 소자가 터지거나 타버리는 사고가 발생합니다. 교류 전류원의 경우에도 충전량이 방전량보다 조금이라도 많다면 결국 같은 문제가 생기므로 매우 주의해야 합니다.

2. 인덕터와 전압원: 무한대 전류의 위협

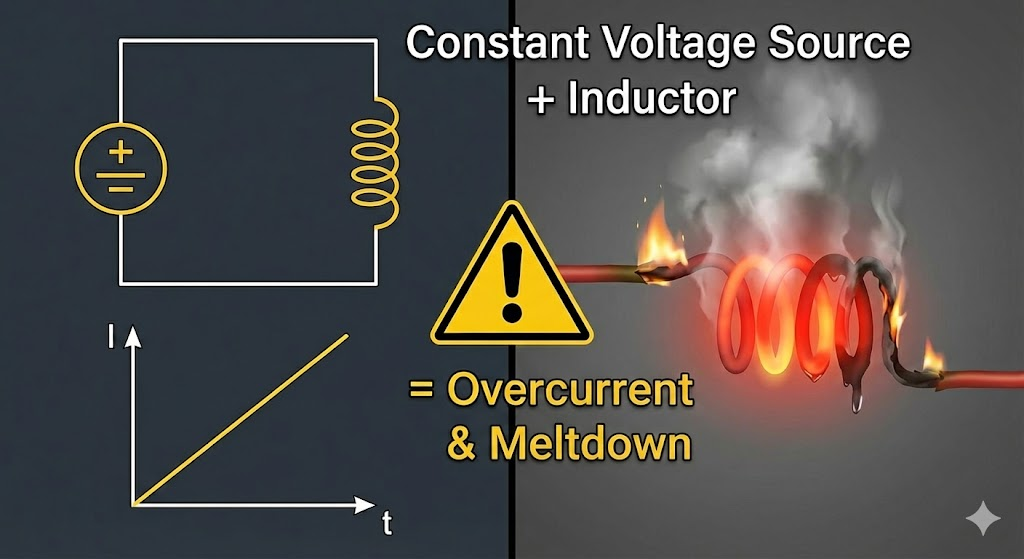

커패시터와 반대로, 인덕터는 정전압원(Constant Voltage Source)에 직접 연결하는 것을 반드시 피해야 합니다. 인덕터에 흐르는 전류 i(t)는 전압을 시간에 대해 적분한 값에 비례합니다.

직류 전압원(주파수 0)을 인덕터에 연결하면, 인덕터의 임피던스(jwL)는 0옴이 됩니다. 즉, 인덕터는 단순한 도선(Short)처럼 동작하게 되어 이론적으로 무한대의 전류가 흐르게 됩니다. 이는 곧 인덕터가 무한대의 에너지를 저장해야 함을 의미하는데, 현실에서는 불가능한 일입니다. 결과적으로 회로에 과전류가 흘러 전원 장치가 망가지거나 인덕터 코일이 녹아내리는 치명적인 손상을 입게 됩니다.

3. 인덕터의 아킬레스건: 허용 전류와 자기 포화

인덕터를 취급할 때 전압원 연결만큼이나 중요한 것이 바로 허용 전류(Rated Current)입니다. 인덕터는 본질적으로 구리선을 스프링처럼 감아 놓은 것이기에, 도선이 견딜 수 있는 전류의 한계치가 명확합니다.

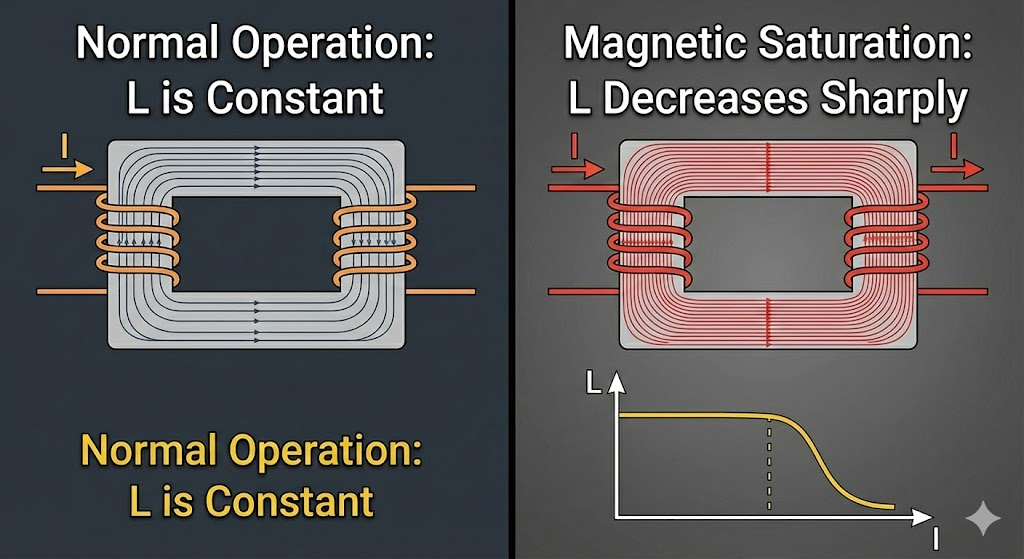

전류가 허용 범위를 넘어서면 두 가지 문제가 발생합니다. 첫째는 구리선의 고유 저항에 의한 발열로 인해 코일의 절연 코팅이 녹아버리는 것입니다. 둘째는 자기 포화(Magnetic Saturation) 현상입니다. 인덕터 내부의 심(Core)이 담을 수 있는 자속의 양은 한정되어 있는데, 너무 강한 전류가 흐르면 더 이상 인덕턴스 성질을 유지하지 못하고 그냥 저항이 낮은 전선처럼 변해버립니다. 따라서 데이터시트의 허용 전류를 반드시 확인하고 설계에 반영해야 합니다.

4. 설계자의 자세: 이론과 실제의 간극 줄이기

우리는 이론적으로 인덕터와 커패시터를 에너지를 소비하지 않는 이상적인 소자로 배우지만, 실제 설계에서는 소자의 비이상적인 특성(내부 저항, 내전압, 허용 전류)을 항상 염두에 두어야 합니다.

자료에서 언급했듯이, 전압원에 인덕터를 연결하거나 전류원에 커패시터를 연결해야 하는 특수한 상황이 온다면, 반드시 최악의 경우를 대비한 보호 회로나 임피던스 매칭을 고려해야 합니다. 소자가 품고 있는 에너지를 무시하는 순간, 회로는 단순한 계산 도구에서 위험한 물리 장치로 변할 수 있다는 사실을 명심합시다.

이것으로 인덕터와 커패시터의 에너지 특성 및 취급 주의점 시리즈를 마칩니다. 수동 소자 삼총사(R, L, C)의 성질을 완벽히 이해하는 것이야말로 고성능 회로 설계의 시작입니다. 궁금한 점이나 다음으로 다루었으면 하는 주제가 있다면 언제든 댓글로 소통해 주세요!
