회로이론8-3 220V는 무엇을 의미하나

[회로이론] 교류와 복소수, 그리고 페이저의 세계 3편: 220V는 왜 220V일까? (평균과 실효치)

마지막으로 우리가 일상에서 쓰는 전기에 숨겨진 수치들의 비밀을 파헤쳐 보겠습니다.



1.교류의 평균은 0이다?

신호의 특징을 찾기 위해 흔히 평균을 취하지만, DC 오프셋이 0인 정현파의 평균은 항상 0입니다. 정현파는 중심축을 기준으로 위아래 대칭으로 진동하기 때문에 단순히 산술적인 평균을 구하는 것은 신호의 에너지 정보를 제공하는 데 아무런 의미가 없습니다.



2.에너지를 설명하는 진짜 이름, RMS(실효치)

평균이 0임에도 불구하고 전기가 열로 바뀌는 현상을 설명하기 위해 도입된 것이 RMS(Root Mean Square)입니다. 이름 그대로 신호를 제곱(Square)하고, 평균(Mean)을 구한 뒤, 제곱근(Root)을 취합니다. 정현파의 RMS 값을 계산하면 진폭의 1/sqrt(2)배(약 0.707배)가 됩니다. 이 실효치는 교류 전원을 등가 DC 전압으로 대체하여 동일한 에너지를 얻을 수 있는 값을 의미합니다.



3.우리가 몰랐던 220V의 실제 높이

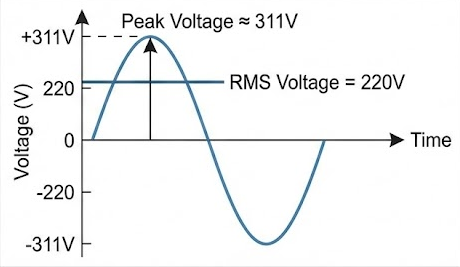

가정에서 사용하는 단상 220V 교류 전압은 바로 이 RMS 값을 말합니다. 우리가 220V라고 말하는 이유는 직류처럼 전력이나 에너지를 계산하기 편하기 때문입니다. 만약 RMS 값이 220V라면 실제 정현파의 진폭(최대치)은 1.414(sqrt(2))와 220을 곱하여 계산한 약 311V가 됩니다.





이해를 돕기 위해 예제를 하나 살펴봅시다. 220V 전원에 100옴 저항을 연결해 10초간 사용한 에너지는 단순히 직류 전압을 다루듯 계산할 수 있으며, 이때 사용되는 에너지는 같은 전압의 직류 전원과 동일합니다. 복소수와 페이저를 통해 교류의 본질을 이해하면 이처럼 복잡한 현상을 명쾌하게 해석할 수 있습니다. 궁금한 점은 언제든 말씀해 주세요!
